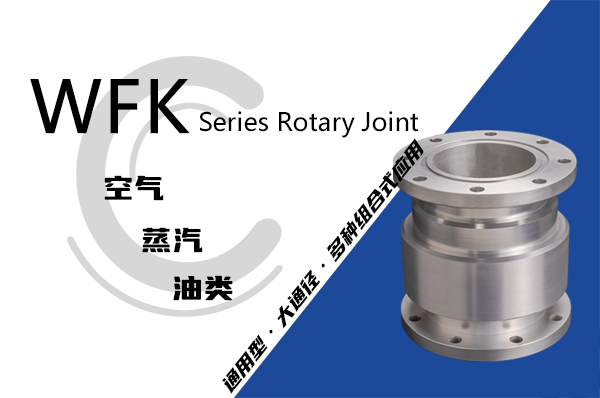

WF型回轉接頭是用于鋼性管道之間擺動或旋轉的一種活動關節，也可以稱為成為回轉擺動式旋轉接頭、旋轉管接頭。其內部由兩排鋼球或軸承支撐，旋轉平穩，專用密封件使用壽命長。
被廣泛用于冶金鋼鐵、石油化工、船舶管道、橡膠塑料、造紙紡織、發電電力等行業。
* 兩排精密級鋼球支撐，運轉平穩，無擺動；
* 需要高速應用可選進口高速軸承雙支撐；
* 軸承內部預填軸承潤滑脂，終身免維護；
* 主體材料可選碳鋼、SUS304、SUS361L、鋁合金等；
* 選用專用密封圈，高壓法蘭，非標款最高可承壓50Mpa；
* 可與多種活動關節組合樣式，滿足現場工況復雜空間轉動傳輸介質；
* 可定制DN400、DN500、DN600、DN800、DN1000等大通徑規格
此系列旋轉接頭可非標異型訂制
| 介質 水 最大使用壓力： | Model | WFA WFB WFC WFD WFE WFK | 365 PSI | 25 bar |
| 介質 空氣 最大使用壓力： | 230 PSI | 16 bar | ||
| 介質 熱油 最大使用壓力： | 260 PSI | 18 bar | ||
| 介質 高溫熔鹽 最大使用壓力： | 260 PSI | 18 bar | ||
| 介質 飽和蒸汽 最高使用壓力： | 725 PSI | 50 bar | ||
| 介質 液壓油 最高使用壓力： | 7250 PSI | 500 bar | ||
| N max. GUM： | 100 min-1 | |||
| 最大真空度： | 75”Hg | 10kPa | ||
| 最高使用速度（短期測試） | 300RPM | 300 min-1 | ||
| 最高使用溫度： | 320℃ | ＞320℃ 請咨詢創啟旋轉接頭 | ||
| 可流通: 海水、酸堿性介質、化學制劑、甲醇、乙醚、天然氣、航空煤油、航空航天燃料推進劑等介質，腐蝕性工況請咨詢 | ||||
7.外管 11.殼體
K.出口外管代號 M.管道入口代號

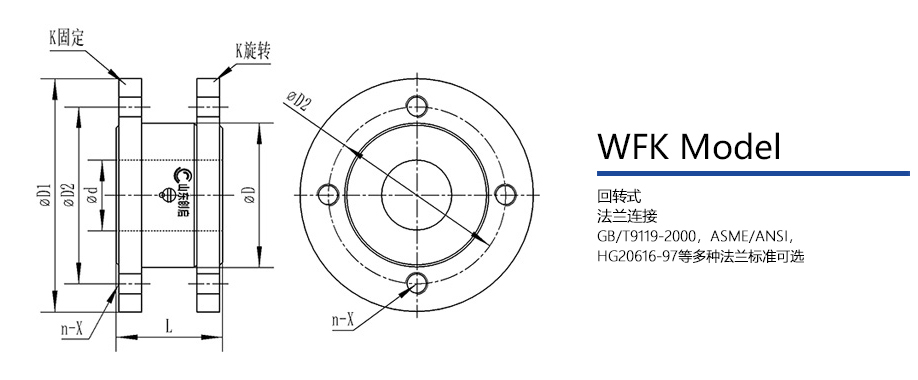

| WFK型回轉接頭 - 回轉式 - 法蘭連接 | |||||||
| Model | d | D | L | K | Flange 16Kg | ||
| D1 | D2 | n-X | |||||
| WFK 20A | 20 | 62 | 70 | DN20PN16 | 105 | 75 | 4-M12 |
| WFK 25A | 25 | 68 | 70 | DN20PN16 | 115 | 85 | 4-M12 |
| WFK 32A | 32 | 78 | 75 | DN32PN16 | 140 | 100 | 4-M16 |
| WFK 40A | 40 | 90 | 75 | DN40PN16 | 150 | 110 | 4-M16 |
| WFK 50A | 50 | 102 | 75 | DN50PN16 | 165 | 125 | 4-M16 |
| WFK 65A | 65 | 120 | 80 | DN65PN16 | 185 | 145 | 4-M16 |
| WFK 80A | 80 | 135 | 85 | DN80PN16 | 200 | 160 | 8-M16 |
| WFK 100A | 100 | 160 | 85 | DN100PN16 | 220 | 180 | 8-M16 |
| WFK 125A | 125 | 190 | 85 | DN125PN16 | 250 | 210 | 8-M16 |
| WFK 150A | 150 | 215 | 90 | DN150PN16 | 285 | 240 | 8-M20 |
| WFK 200A | 200 | 272 | 100 | DN200PN16 | 340 | 295 | 12-M20 |
| WFK型用于安裝空間緊湊，單排滾珠結構，法蘭為GB/T9119-2010帶螺紋安裝孔，進一步節約安裝空間 | |||||||
