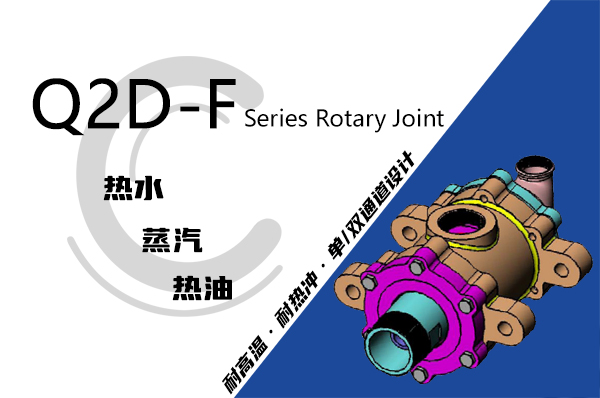

精密鑄造球磨碳鋼殼體
球面密封結構，結構簡單；
單雙通道雙支耳 (止轉) 設計；
碳石墨密封環，耐高溫性能好；
免維護石墨無油軸承雙支撐，具有自潤滑性；
耐高溫彈簧的應有，有效保證高溫工況的補償力；
可選配項目:
日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制
| 介質 熱水 最大使用壓力： | DN | 65~100 | 230 PSI | 18 bar |
| 介質 蒸汽 最大使用壓力： | 65~100 | 750 PSI | 50 bar | |
| 介質 熱油 最大使用壓力： | 65~100 | 290 PSI | 20 bar | |
| 最大真空度： | 65~100 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| DN | 65 | 100 RPM | 100 min-1 | |
| 80 | 50 RPM | 50 min-1 | ||
| 100 | 30 RPM | 30 min-1 | ||
| 最高使用溫度： | 320℃ | ＞320℃ 請咨詢創啟旋轉接頭 | ||
1.石墨球面密封環（球面環），2.無油軸承（石墨圓柱環，簡稱圓柱環），5.彈簧，7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，11.殼體，29.彎頭，33.螺栓，79.內管用鎖緊螺母。
K一加管代號，M一管路接代號(蒸汽入口)，P-管路接口代號(冷凝水出口)，5-內管代號，0-止轉孔代號。

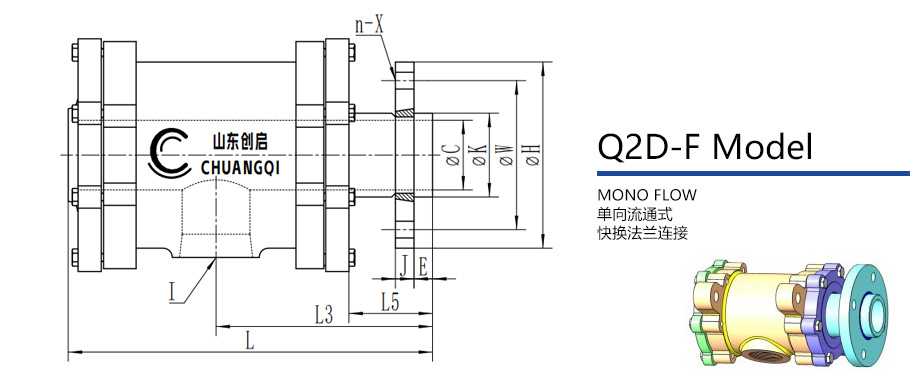

| Q2D-F型旋轉接頭 - 單向流通式 - 快換法蘭連接 | ||||||||||||
| DN | Model | K | I | C | L | L3 | L5 | H | W | J | E | n-X |
| 65 | Q2D-F65 | ?78 | R2? | ?60 | 335 | 90 | 209 | 185 | 145 | 20 | 18 | 4-?18 |
| 8065 | Q2D-F80 | ?90 | R3 | ?75 | 384 | 90 | 233 | 220 | 160 | 20 | 20 | 8-?18 |
| 100 | Q2D-F100 | ?112 | R4 | ?97 | 577 | 90 | 511 | 220 | 180 | 22 | 22 | 8-?18 |
詳情請電話咨詢 :13280260550
