由雙高精度免維護軸承支撐,穩定性高。
進口密封件,延長使用壽命;
經過特殊處理的不銹鋼轉子具有良好的耐用性;
殼體可由鋁合金、不銹鋼或黃銅制作;
獨特的排泄孔回流設計.防止泄漏至外部影響環境;
可根據客戶工況訂制專用產品;
可選配項目:
日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制
介質: | 最大壓力 | 溫度 | 轉速 |
水 | 3.0MPa | -30~+100℃ | 3000RPM |
空氣 | 3.0MPa | +120℃ | 2000RPM |
液壓油 | 1.8MPa | +220℃ | 1000RPM |
旋轉接頭最高使用參數不能同時使用,流通其他介質請與創啟智能技術部聯系。 |

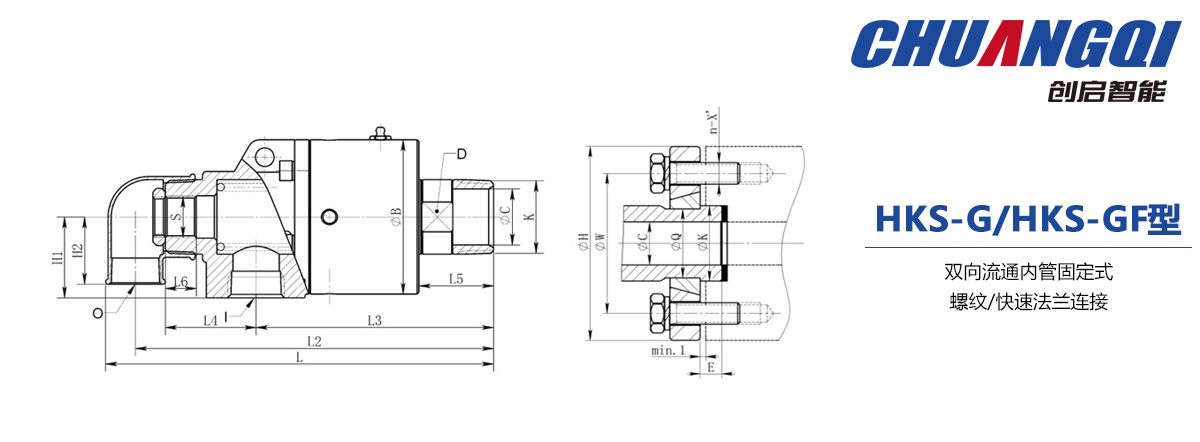

HKS-G/HKS-GF雙向流通內管固定式旋轉接頭詳細參數 | ||||||||||||||||
DN | 訂貨號 Order-No. | K | I | O | S | L | L2 | L3 | L4 | L5 | L6 | H1 | H2 | B | C | D |
15A | HKS-G015A | R1/2”-RH | Rc1/2” | Rc1/2” | G1/8”-RH | 171 | 156 | 108 | 37 | 29 | 15 | 30 | 27 | 59 | 12 | 21 |
20A | HKS-G020A | R3/4”-RH | RC1/2” | Rc1/2” | G1/4”-RH | 182 | 167 | 115 | 39 | 22 | 15 | 35 | 30 | 64 | 17 | 24 |
HKS-GF050A | 30 | 197 | 182 | 130 | 47 | / | ||||||||||
25A | HKS-G025A | Rc1”-RH | Rc1/2” | Rc1/2” | G3/8”-RH | 204 | 187 | 126 | 46 | 33 | 18 | 40 | 35 | 74 | 20 | 30 |
HKS-GF025A | 35 | 219 | 202 | 141 | 48 | / | ||||||||||
32A | HKS-G032A | R1-1/4”-RH | R1” | Rc1” | G1/2”-RH | 240 | 220 | 145 | 55 | 42 | 22 | 50 | 42 | 93 | 30 | 38 |
HKS-GF032A | 45 | 255 | 235 | 160 | 57 | / | ||||||||||
40A | HKS-G040A | R1-1/2”-RH | R1” | Rc1” | G3/4”-RH | 250 | 231 | 152 | 57 | 40 | 25 | 52 | 45 | 98 | 35 | 44 |
HKS-GF040A | 50 | 265 | 246 | 167 | 55 | / | ||||||||||
50A | HKS-G050A | R2”-RH | R1-1/4” | Rc1-1/4” | G1”-RH | 312 | 288 | 191 | 73 | 60 | 25 | 65 | 54 | 124 | 45 | 55 |
HKS-GF050A | 60 | 315 | 291 | 194 | 63 | / | ||||||||||
65A | HKS-G065A | R2-1/2”-RH | R1-1/2” | Rc1-1/2” | G1-1/4”-RH | 374 | 345 | 235 | 80 | 70 | 30 | 75 | 62 | 156 | 60 | 75 |
HS-GF065A-032A.00 | 75 | 349 | 322 | 213 | 75 | / | ||||||||||
80A | HKS-GF080A | 90 | DN40PN16 | 566 | 491 | 307 | 81 | 82 | 32 | 135 | 135 | 185 | 75 | / | ||
本公司對旋轉接頭產品規格、設計特性均不斷改進,上述規格尺寸等參數如有變更,恕不另行通知! |
詳情請電話咨詢 :13280260550
