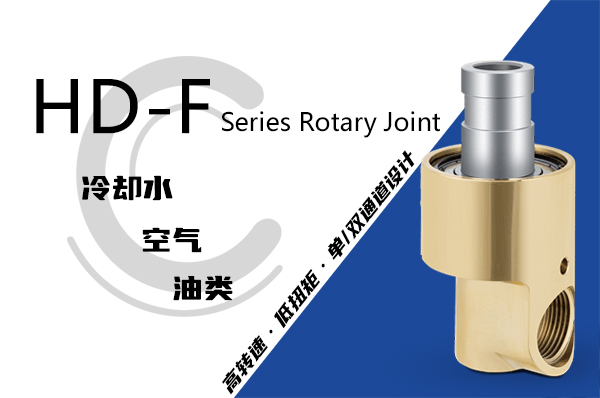

單通道設計
鍛造銅合金殼體；
低額定扭矩設計；
平衡機械密封結構設計；
不銹鋼轉軸，鍛造銅殼體耐腐蝕；
不銹鋼淬火密封端面和碳石墨密封環；
兩只寬大的深溝球軸承支撐，轉動平穩；
殼體設有觀察孔，可觀察泄漏情況及磨損情況；
密封組合:
標準型：不銹鋼/高密度碳石墨密封環
高溫型：不銹鋼/浸銻碳石墨密封環
高速型：不銹鋼/碳化硅密封環（陶瓷）
耐磨型：不銹鋼/碳化鎢密封環（硬質合金）
| 介質 熱水 最大使用壓力： | DN | 6~100 | 230 PSI | 18 bar |
| 介質 蒸汽 最大使用壓力： | 6~100 | 750 PSI | 50 bar | |
| 介質 熱油 最大使用壓力： | 6~100 | 200 PSI | 14 bar | |
| 最大真空度： | 6~100 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| DN | 6~10 | 3000 RPM | 3000 min-1 | |
| 15 | 2500 RPM | 2500 min-1 | ||
| 20~25 | 1500 RPM | 1500 min-1 | ||
| 32~40 | 750 RPM | 750 min-1 | ||
| 50 | 400 RPM | 400 min-1 | ||
| 最高使用溫度： | 120℃ | ＞120℃ 請咨詢創啟旋轉接頭 | ||
.石墨密封環，5.彈簧，6.彈簧墊，7.外管（K），8.內管（用戶自備），11.殼體，18.球軸承，26. ○形圈， 29.彎頭，30.孔用擋圈，31.軸用擋圈，79.內管用鎖緊螺母（用戶自備）。
K—外管代號，M—管路接口代號,P—管路接口代號, S—內管代號，O—止轉孔代號(流通介質泄露觀察孔，簡稱：觀察孔)。

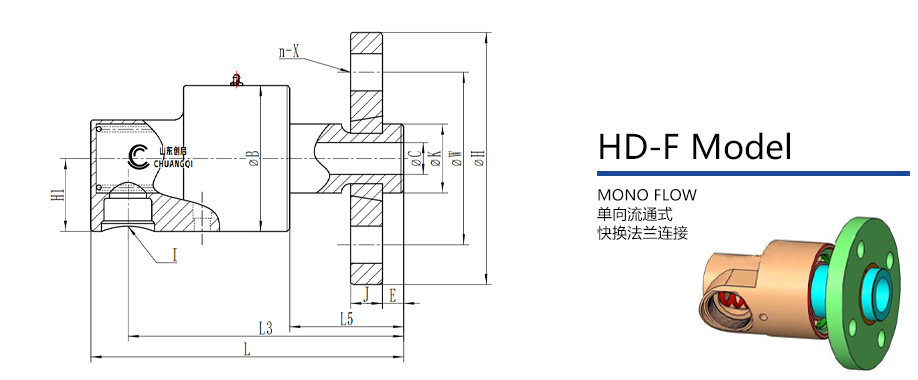

| HD-F型旋轉接頭 單向流通式 - 半分環快換法蘭連接 | ||||||||||||||
| DN | Model | k | I | L | L3 | L5 | H1 | B | C | W | H | J | E | n-X |
| 15A | HD-F15A | φ26 | Rc? | 171 | 104 | 43 | 25 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HD-F20A | φ32 | Rc? | 188 | 113 | 48 | 28 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HD-F25A | φ36 | Rc? | 194 | 119 | 49 | 35 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HD-F32A | φ46 | Rc1? | 234 | 143 | 56 | 38 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HD-F40A | φ52 | Rc1? | 252 | 149 | 59 | 41 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HD-F50A | φ60 | Rc1? | 317 | 189 | 67 | 51 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HD-F65A | φ75 | Rc2 | 378 | 215 | 76 | 68 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HD-F80A | φ90 | Rc2? | 422 | 239 | 90 | 81 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HD-F90A | φ100 | Rc2? | 422 | 239 | 90 | 81 | φ158 | φ78 | 150 | 175 | 15 | 20 | 6-φ14 |
| 快換法蘭尺寸請移至本頁面底部查看! | ||||||||||||||
| DN | Order-No. | C | K(e8/H9) | W | H | E | J | n-X | n-X' |
| 10A | 00013010.00 | 8 | 20 | 40 | 60 | 8 | 14 | 4-φ10 | 4-M8 |
| 15A | 00013015.00 | 12 | 25 | 50 | 70 | 8 | 14 | 4-φ10 | 4-M8 |
| 20A | 00013020.00 | 17 | 30 | 55 | 80 | 10 | 14 | 4-φ12 | 4-M10 |
| 25A | 00013025.00 | 20 | 35 | 65 | 90 | 10 | 14 | 4-φ12 | 4-M10 |
| 32A | 00013032.00 | 30 | 45 | 75 | 100 | 12 | 16 | 4-φ14 | 4-M12 |
| 40A | 00013040.00 | 35 | 50 | 85 | 115 | 12 | 16 | 4-φ14 | 4-M12 |
| 50A | 00013050.00 | 45 | 60 | 95 | 125 | 16 | 180 | 4-φ14 | 4-M12 |
| 65A | 00013065.00 | 60 | 75 | 110 | 140 | 20 | 20 | 4-φ14 | 4-M12 |
| 80A | 00013080.00 | 70 | 90 | 130 | 160 | 22 | 23 | 4-φ14 | 4-M12 |
| 90A | 00013090.00 | 80 | 100 | 150 | 180 | 22 | 23 | 6-φ18 | 6-M16 |
| 100A | 00013100.00 | 95 | 115 | 165 | 200 | 22 | 25 | 6-φ18 | 6-M16 |
| 125A | 00013125.00 | 120 | 150 | 190 | 230 | 22 | 25 | 8-φ18 | 8-M16 |
| 150A | 00013150.00 | 150 | 175 | 225 | 265 | 22 | 25 | 8-φ18 | 8-M16 |
| 備注:快換法蘭部件含快換法蘭、半分環及紫銅密封墊各一件 | |||||||||
