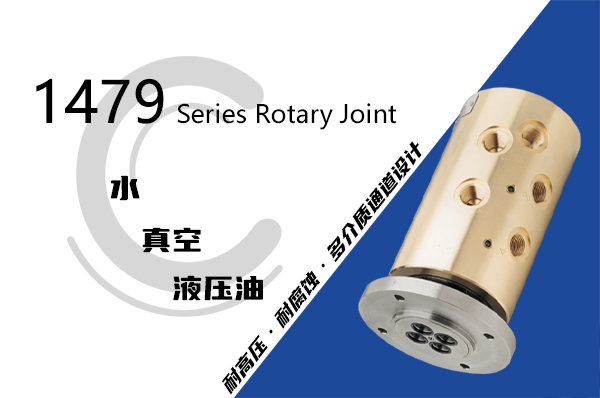

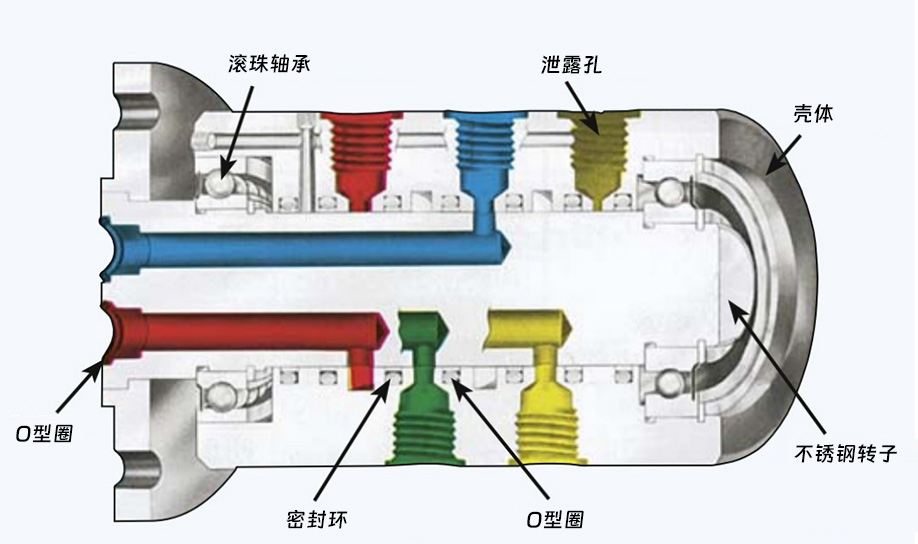

1479系列四通路旋轉接頭可用于較大流量空氣、水、液壓油等介質工況，多種介質可以一起工作，通道之間的泄漏孔避免了兩種介質的串混污染。采用了大間距滾珠軸承雙支撐，用以吸收大側載，降低摩擦系數減少磨損。適用于多種工況應用，如何夾緊松開、主軸冷卻、工件或道具感知等。
*殼體材質可選鋁合金、銅合金、304、316L不銹鋼；
*旋轉軸材質可選碳鋼、工具鋼、304、316L不銹鋼；
*食品、衛生級或化工耐腐蝕零配件可選配；
*硬鉻密封端面與彈性密封組合；
*NSK/SKF進口精密軸承可選；
*可訂制五個獨立通道的五通路旋轉接頭；
*可完美代替DEUBLIN（杜博林）旋轉接頭；
| 介質 空氣 最大使用壓力： | 145 PSI | 10 bar | ||
| 介質 液壓油（高轉速） 最大使用壓力： | 870 PSI | 60 bar | ||
| 介質 液壓油（低轉速） 最大使用壓力： | 3626 PSI | 250 bar | ||
| 最大真空度： | 10~100 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| 250 RPM | 250 min-1 | |||
| 介質通道最大流量 | 1479 series | 28.5 GPM | 108 I/min-1 | |
| 40-50 | 300 RPM | 300 min-1 | ||
| 最高使用溫度： | 80℃ | ＞80℃ 請咨詢創啟旋轉接頭 | ||

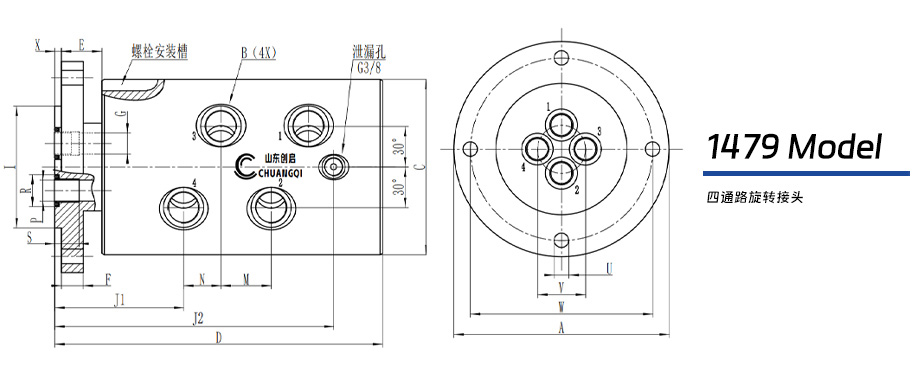

| 1479系列四通路旋轉接頭 | |||||||||||||||||||||||||
| DN | Model | A Φ | B | C Φ | D | E | F | G Φ | I ΦPT | J1 | J2 | M | N | P Φ | R Φ | S | U Φ | V Φ | W Φ | X | Kg | ||||
| 4×15 | 1479-100 | 130 | G1/2 | 108 | 202 | 25 | 13.5 | 13 | 75.000 74.981 | 79.5 | 172 | 31 | 23 | 13 | 19.7 | 15 | 9 | 29 | 110 | 4 | 12.7 | ||||
| 4×15 | 1479-400 | 130 | 1/2 NPT | 108 | 202 | 25 | 13.5 | 13 | 75.000 74.981 | 79.5 | 172 | 31 | 23 | 13 | 19.7 | 15 | 9 | 29 | 110 | 4 | 12.7 | ||||
| 4×15 | 1479-800 | 130 | G1/2 | 108 | 202 | 25 | 13.5 | 13 | 75.000 74.981 | 79.5 | 172 | 31 | 23 | 13 | 19.7 | 15 | 9 | 29 | 110 | 4 | 12.7 | ||||
詳情請電話咨詢 :13280260550
