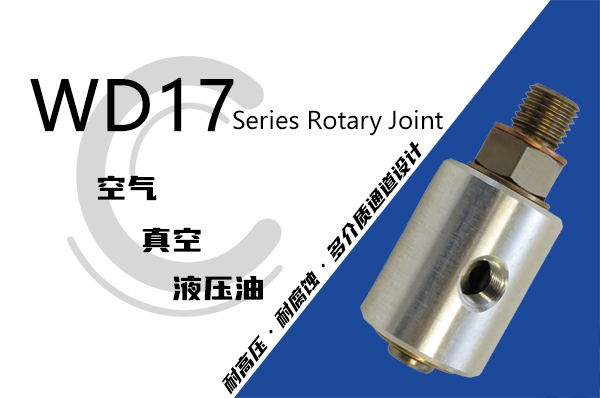

WD17液壓旋轉接頭是低速液壓高壓最佳的解決方案，17系列特殊的耐磨耐高壓密封環和復合O型圈密封，最高耐壓80Mpa；在運行時密封面之間存在摩擦扭矩，安裝時需要采用止轉杠止轉。大通道、高流量設計適合低速空氣、液壓、和剎車油應用。
可選配項目:
NSK/SKF進口球軸承支撐；
陽極氧化鋁殼體與鍍鎳鋼轉子組合；
碳鋼與工具鋼組合；
德克邁特德氏封（Dichtomatik）/派克（Parke）進口密封件；
支持異型非標訂制；
可代替進口Deublin（杜博林）17液壓系列、Parke（派克）、GAT（蓋特）、Rotoflux（羅拓福斯）
| 介質 液壓油 最大使用壓力： | 5000 PSI | 350 bar | ||
| 介質 空氣 最大使用壓力： | 150 PSI | 10 bar | ||
| 最大真空度： | 28 Hg | 6.7 kPa | ||
| 最高使用速度（轉子）： | ||||
| 250 RPM | 250 min-1 | |||
| 最高使用溫度： | 121℃ | ＞121℃ 請咨詢創啟旋轉接頭 | ||
| WD17系列單通路液壓旋轉接頭 - 單向流通式 - 螺紋連接 | ||||||||||||
| DN | B | A | C | D | E | F | G | H | J | K | Shpg.Wt | |
| Air-Hydraulic-Vacuum | Brake Fluid | |||||||||||
| WD17-025-012 | WD17-086-012 | 1/4" | 5/8"-18 UNFRH | 1-1/2" | 3-1/4" | 1-1/8" | 5/8" | 5/16" | 22 | 1-17/32 | - | 1/2# |
| WD17-025-041 | WD17-086-041 | 1/4" | 3/8"NPTRH | 1-1/2" | 3-1/4" | 1-1/8" | 5/8" | 5/16" | 22 | 1-25/32 | - | 1/2# |
| WD17-025-045 | WD17-086-045 | 1/4" | 3/8"NPT(FEM)RH | 1-1/2" | 2-15/16" | 13/16" | - | 5/16" | 22 | 1-13/32 | - | 1/2# |
| WD17-025-023 | WD17-086-023 | 1/4" | 5-8"-18UNF T.PLT.RH | 1-1/2" | 3-15/32" | 1-11/32" | 5/8" | 5/16" | 22 | - | 5/8" | 1/2# |
| WD17-025-039 | WD17-086-039 | 1/4" | G3/8(BSP)RH | 38 | 83.3 | 28.5 | 16.6 | 8 | 22 | 39 | - | .3 Kg |
| WD17-025-046 | WD17-086-046 | 1/4" | M16 x 2RH | 38 | 83.3 | 28.5 | 15.8 | 8 | 22 | 39 | - | .3 Kg |
| WD17-025-048 | WD17-086-048 | 1/4" | M16x2 T.PLT.RH | 38 | 89 | 35 | 15.8 | 8 | 22 | - | 15.8 | .3 Kg |
| 注：17液壓系列旋轉接頭可根據使用設備主機實際連接方式、螺紋法蘭標準、尺寸材質要求異型非標訂制！ | ||||||||||||
詳情請電話咨詢 :13280260550
