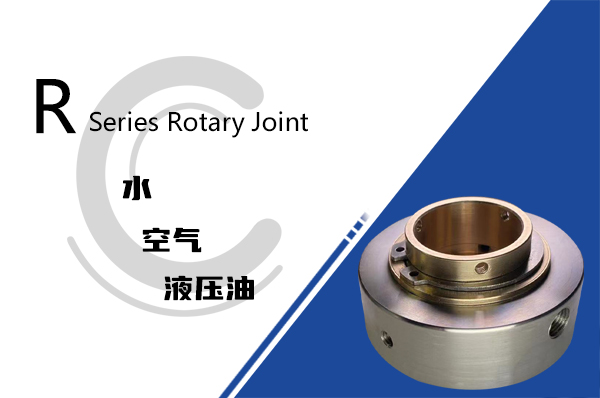

R型貫穿軸安裝旋轉接頭通常是指一種能夠允許流體（如水、空氣、真空、液壓油等）在設備的固定部分與旋轉部分之間傳輸而不影響旋轉運動的機械部件。這類接頭在軸貫穿的位置進行安裝，可以有效防止流體泄露，同時保證旋轉軸的連續旋轉以及流體介質的穩定傳輸。它設計用于各種工況下的軸密封和流體傳遞，特別適合于需要處理水、空氣、真空或液壓油的應用場合。在實際應用中，R型旋轉接頭會被安裝在貫穿軸的相應位置，確保在軸轉動時維持良好的密封性能，并順利地將各類流體介質從靜止部分傳送到旋轉部分或者反之。
* 單通路或多獨立通道設計；
* 穿軸或軸底部多種安裝方式；
* 精密深溝球軸承雙支撐；
* 銅、鋁、碳鋼、不銹鋼材質可選；
* 多種密封材質，兼容多種壓力介質；
此款為異型非標旋轉接頭，可根據工況和技術要求設計。
| 介質 水 最大使用壓力： | Φ | 28~40 | 145 PSI | 10 bar |
| 介質 空氣 最大使用壓力： | 28~40 | 145 PSI | 10 bar | |
| 介質 液壓油 最大使用壓力： | 28~40 | 145 PSI | 10 bar | |
| 最高使用速度（轉子）： | ||||
| Φ | 28 | 750 RPM | 750 min-1 | |
| Φ | 35 | 500 RPM | 500 min-1 | |
| Φ | 40 | 300 RPM | 300 min-1 | |
| 最高使用溫度： | 100℃ | ＞100℃ 請咨詢創啟旋轉接頭 | ||
1.石墨或碳化鎢(平面式密封結構)，2.轉子，3.泄露孔，4.彈簧，5.固定環，6.O型圈，7.殼體

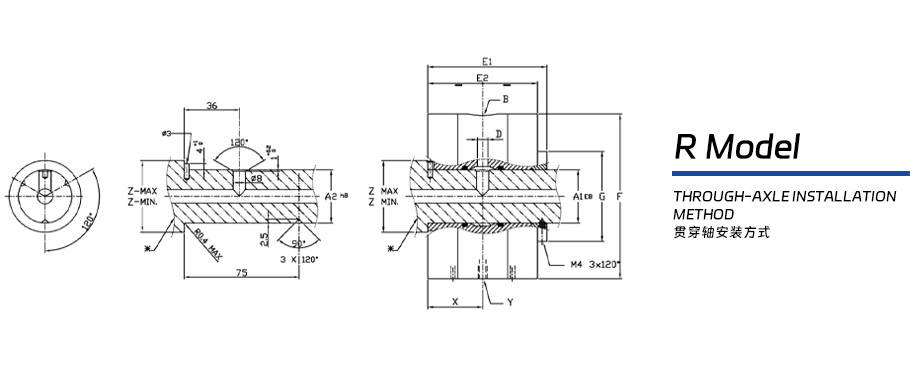

| R型貫穿軸安裝旋轉接頭 - 多通式 - 螺紋方式連接 | |||||||||||||
| Model | ? A1 E8 | ? A2 h8 | B | ? D | E1 | E2 | ? F | ? G | X | Y | ? Z MIN | ? Z MAX | Kg |
| ?28 | 28 | 28 | G1/4″ | 5 | 78 | 72 | 108 | 59 | 36 | M6 | 35 | 55 | 4.4 |
| ?35 | 35 | 35 | G1/4″ | 5 | 78 | 72 | 108 | 59 | 36 | M6 | 42 | 55 | 4.2 |
| ?40 | 40 | 40 | G1/4″ | 5 | 78 | 72 | 108 | 59 | 36 | M6 | 47 | 55 | 4 |
