鑄造銅殼體，單/雙向設計，徑向殼體連接，螺紋或法蘭安裝，自支撐旋轉接頭，低額定扭矩設計，密封端面硬化處理，平衡式機械密封結構，兩只寬大的精密軸承支撐，結構簡單方便現場維修更換，可根據工況需求異型非標訂制，同軸連接方式可減少金屬軟管/膠管的操作應力，可適應高速、高壓、高溫等工況的通用型旋轉接頭
可選配項目:
日本NSK/瑞典SKF/德國INA/德國FAG等進口軸承
德克邁特德氏封（Dichtomatik）/派克（Parke）進口密封件
日本進口631、750材料不銹鋼彈簧
食品藥品級可選用304/304L/316L材質
- 可代替進口Deublin（杜博林）、Parke（派克）、GAT（蓋 特）、Rotoflux（羅拓福斯）
此系列旋轉接頭可非標異型訂制
| 介質 水 最大使用壓力： | DN | 6~50 | 350 PSI | 25 bar |
| 介質 液壓油 最大使用壓力： | 6~50 | 2175 PSI | 130 bar | |
| 介質 壓縮空氣 最大使用壓力： | 6~50 | 200 PSI | 14 bar | |
| 最大真空度： | 2 Hg | 7 kPa | ||
| 最高使用速度（轉子）： | ||||
| Straighreads: | DN | 6~10 | 3000 RPM | 3000 min-1 |
| 15 | 2500 RPM | 2500 min-1 | ||
| 20~25 | 1500 RPM | 1500 min-1 | ||
| 32~40 | 750 RPM | 750 min-1 | ||
| 50 | 400 RPM | 400 min-1 | ||
| 最高使用溫度： | 320℃ | ＞320℃ 請咨詢創啟旋轉接頭 | ||

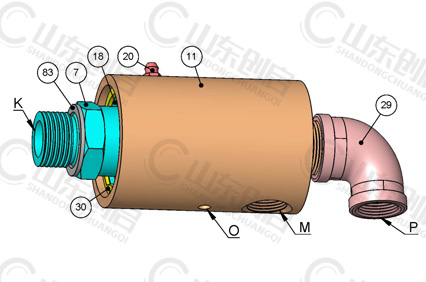

7.外管（K）（不銹鋼件），11.殼體（雙通路用銅件,單通路用鋁件），18.軸承，20.黃油嘴，29.彎頭（銅件），30.軸用擋圈，83.密封墊圈。K—外管代號，M—管路接口代號，P—管路接口代號，S—內管接口代號，O—泄露觀察孔代號（主要用于產品測試，觀察旋轉接頭是否泄漏。）。

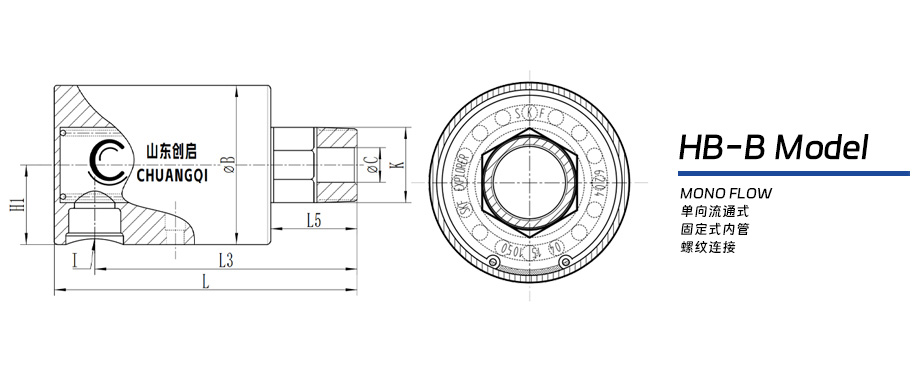

| HBD型不銹鋼旋轉接頭 - 單向流通式 - 螺紋連接 | ||||||||||
| DN | Model | K | I | L | L3 | L5 | H1 | B | C | D |
| 06A | HBD-06A | R?-RH/LH | Rc? | 100 | 86 | 25 | 25 | Φ55 | Φ5 | 11 |
| 08A | HBD-08A | R?-RH/LH | Rc? | 100 | 86 | 25 | 25 | Φ55 | Φ6 | 11 |
| 10A | HBD-10A | R?-RH/LH | Rc? | 105 | 91 | 30 | 25 | Φ55 | Φ9 | 21 |
| 15A | HBD-15A | R?-RH/LH | Rc? | 105 | 91 | 30 | 25 | Φ55 | Φ12 | 21 |
| 20A | HBD-20A | R?-RH/LH | Rc? | 116 | 96 | 32 | 27 | Φ62 | Φ16 | 24 |
| 25A | HBD-25A | R1-RH/LH | Rc1 | 126 | 105 | 32 | 32 | Φ74 | Φ20 | 30 |
| 32A | HBD-32A | R1?-RH/LH | RRc1? | 156 | 129 | 42 | 38 | Φ90 | Φ30 | 38 |
| 40A | HBD-40A | R1?-RH/LH | Rc1? | 162 | 132 | 42 | 41 | Φ95 | Φ35 | 44 |
| 50A | HBD-50A | R2-RH/LH | Rc2 | 221 | 183 | 61 | 51 | Φ122 | Φ48 | 55 |
| 注：如需含有內管雙向流通式（雙通道）HB型旋轉接頭產品請聯系山東創啟技術部索取圖紙 | ||||||||||
