單/雙通道設計
精密滾珠軸承雙支撐
精密鑄造球磨碳鋼殼體
端面密封結構，結構簡單
碳石墨浮動密封環，耐高溫性能好
內置不銹鋼波紋補償器提供密封
內置不銹鋼補償彈簧提供密封壓力
可選配項目:
NSK / SKF 進口軸承
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制
| 介質 熱水 最大使用壓力： | DN | 10~100 | 230 PSI | 18 bar |
| 介質 蒸汽 最大使用壓力： | 10~100 | 750 PSI | 50 bar | |
| 介質 熱油 最大使用壓力： | 10~100 | 290 PSI | 20 bar | |
| 最大真空度： | 10~100 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| DN | 10~15 | 750 RPM | 750 min-1 | |
| 20-32 | 500 RPM | 500 min-1 | ||
| 40-50 | 300 RPM | 300 min-1 | ||
| 65 | 100 RPM | 100 min-1 | ||
| 80~100 | 30 RPM | 30 min-1 | ||
| 最高使用溫度： | 120℃ | ＞120℃ 請咨詢創啟旋轉接頭 | ||

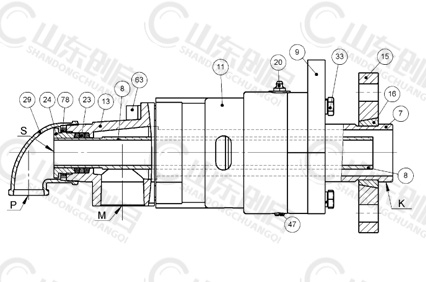

零件名稱：7.外管（K），8.內管（用戶自備），9.壓蓋，11.殼體，13.端蓋，15.快換法蘭，16.半分環，20.注油嘴，23.密封填料，24.填料壓蓋，29.彎頭，33.螺栓，47.放油螺塞，63.內六角螺釘，78.鎖緊螺母。
K——外管代號，M——入口代號，P——出口代號，S——內管代號。

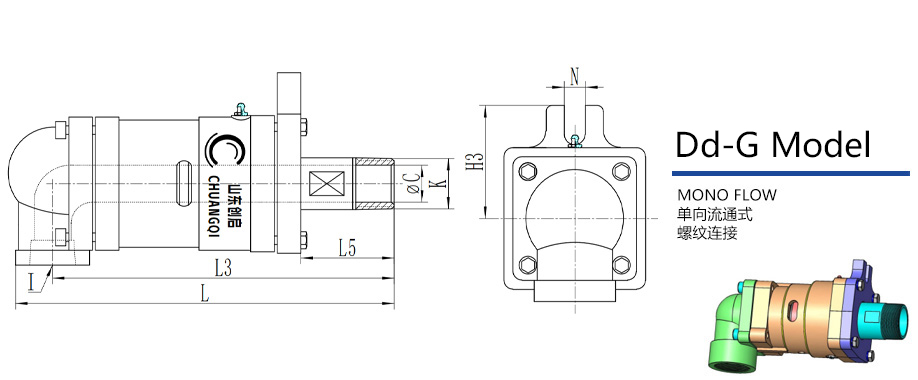

| D型旋轉接頭 - 單向流通式 - 螺紋連接 | |||||||||
| DN | Model | K | I | L | L3 | L5 | H3 | N | C |
| 10 | Dd10 | R? | Rc? | 164 | 149 | 36 | 55 | 14 | 10 |
| 15 | Dd15 | R? | Rc? | 175 | 158 | 42 | 55 | 14 | 14 |
| 20 | Dd20 | R? | Rc? | 197 | 177 | 45 | 65 | 18 | 18 |
| 25 | Dd25 | R1 | Rc1 | 256 | 231 | 63 | 70 | 14 | 25 |
| 32 | Dd32 | R1? | Rc1? | 264 | 234 | 58 | 82 | 18 | 32 |
| 40 | Dd40 | R1? | Rc1? | 288 | 256 | 60 | 92 | 20 | 38 |
| 50 | Dd50 | R2 | Rc2 | 308 | 270 | 56 | 95 | 18 | 50 |
| 65 | Dd65 | R2? | Rc2? | 359 | 314 | 72 | 120 | 20 | 65 |
| 80 | Dd80 | R3 | Rc3 | 404 | 348 | 94 | 130 | 24 | 75 |
| 100 | Dd100 | R4 | Rc4 | 532 | 464 | 109 | 160 | 28 | 100 |
| 本公司對D型旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知! | |||||||||
