單/雙通道設計
精密滾珠軸承雙支撐
精密鑄造球磨碳鋼殼體
端面密封結構，結構簡單
碳石墨浮動密封環，耐高溫性能好
內置不銹鋼波紋補償器提供密封
內置不銹鋼補償彈簧提供密封壓力
可選配項目:
NSK / SKF 進口軸承
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制
| 介質 熱水 最大使用壓力： | DN | 10~100 | 230 PSI | 18 bar |
| 介質 蒸汽 最大使用壓力： | 10~100 | 750 PSI | 50 bar | |
| 介質 熱油 最大使用壓力： | 10~100 | 290 PSI | 20 bar | |
| 最大真空度： | 10~100 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| DN | 10~15 | 750 RPM | 750 min-1 | |
| 20-32 | 500 RPM | 500 min-1 | ||
| 40-50 | 300 RPM | 300 min-1 | ||
| 65 | 100 RPM | 100 min-1 | ||
| 80~100 | 30 RPM | 30 min-1 | ||
| 最高使用溫度： | 120℃ | ＞120℃ 請咨詢創啟旋轉接頭 | ||

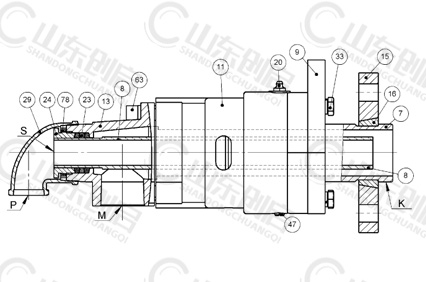

零件名稱：7.外管（K），8.內管（用戶自備），9.壓蓋，11.殼體，13.端蓋，15.快換法蘭，16.半分環，20.注油嘴，23.密封填料，24.填料壓蓋，29.彎頭，33.螺栓，47.放油螺塞，63.內六角螺釘，78.鎖緊螺母。
K——外管代號，M——入口代號，P——出口代號，S——內管代號。

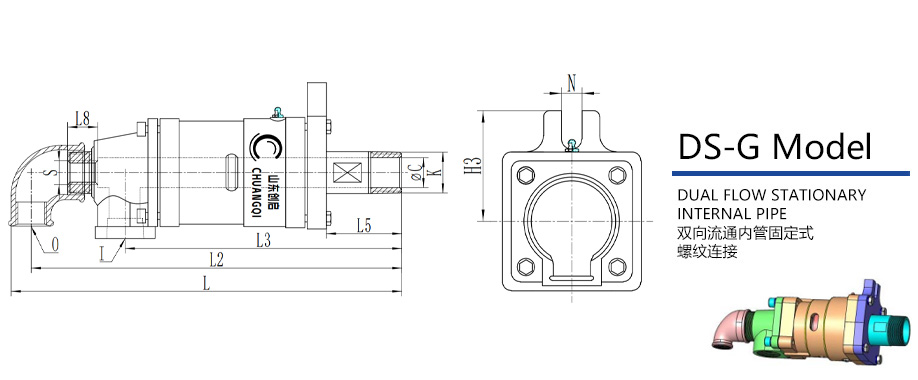

| DS-G型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接 | |||||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L5 | L8 | H3 | N | C |
| 15 | DS-G15-6 | R? | Rc? | Rc? | G? | 217 | 204 | 156 | 42 | 15 | 55 | 14 | 14 |
| 20 | DS-G20-8 | R? | Rc? | Rc? | G? | 244 | 229 | 175 | 45 | 15 | 65 | 18 | 18 |
| 25 | DS-G25-10 | R1 | Rc1 | Rc? | G? | 303 | 288 | 223 | 63 | 28 | 70 | 14 | 25 |
| 32 | DS-G32-15 | R1? | Rc1? | Rc? | G? | 311 | 294 | 224 | 58 | 25 | 82 | 18 | 32 |
| 40 | DS-G40-20 | R1? | Rc1? | Rc? | G? | 353 | 335 | 253 | 60 | 30 | 92 | 20 | 38 |
| 50 | DS-G50-25 | R2 | Rc2 | Rc1 | G1 | 358 | 338 | 254 | 56 | 35 | 95 | 18 | 50 |
| 65 | DS-G65-32 | R2? | Rc2? | Rc1? | G1? | 422 | 394 | 295 | 72 | 45 | 120 | 20 | 65 |
| 80 | DS-G80-50 | R3 | RC3 | R2 | G2 | 501 | 465 | 338 | 94 | 38 | 130 | 24 | 75 |
| 100 | DS-G100-65 | R4 | RC4 | R2? | G2? | 665 | 619 | 457 | 109 | 40 | 160 | 28 | 100 |
| 本公司對D型旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知! | |||||||||||||
