單/雙通道設計
精密滾珠軸承雙支撐
精密鑄造球磨碳鋼殼體
端面密封結構，結構簡單
碳石墨浮動密封環，耐高溫性能好
內置不銹鋼波紋補償器提供密封
內置不銹鋼補償彈簧提供密封壓力
可選配項目:
NSK / SKF 進口軸承
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制

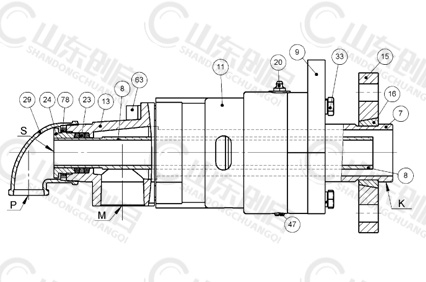

零件名稱：7.外管（K），8.內管（用戶自備），9.壓蓋，11.殼體，13.端蓋，15.快換法蘭，16.半分環，20.注油嘴，23.密封填料，24.填料壓蓋，29.彎頭，33.螺栓，47.放油螺塞，63.內六角螺釘，78.鎖緊螺母。
K——外管代號，M——入口代號，P——出口代號，S——內管代號。

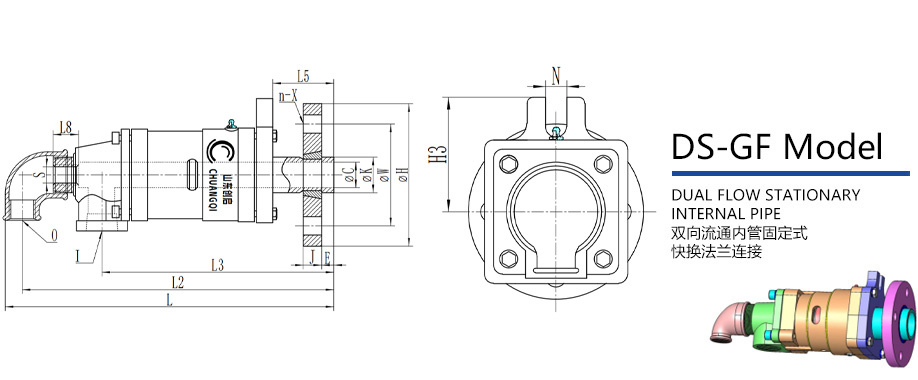

| DS-GF型旋轉接頭 - 雙向流通內管固定式 - 快換法蘭連接 | ||||||||||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L5 | L8 | H | H3 | N | C | W | J | E | n-X |
| 15 | DS-GF15-6 | R? | Rc? | Rc? | G? | 217 | 204 | 156 | 42 | 15 | 95 | 55 | 14 | 14 | 65 | 14 | 8 | 4-14 |
| 20 | DS-GF20-8 | R? | Rc? | Rc? | G? | 244 | 229 | 175 | 45 | 15 | 105 | 65 | 18 | 18 | 75 | 16 | 8 | 4-14 |
| 25 | DS-GF25-10 | R1 | Rc1 | Rc? | G? | 303 | 288 | 223 | 63 | 28 | 115 | 70 | 14 | 25 | 95 | 16 | 10 | 4-14 |
| 32 | DS-GF32-15 | R1? | Rc1? | Rc? | G? | 311 | 294 | 224 | 58 | 25 | 140 | 82 | 18 | 32 | 100 | 18 | 12 | 4-18 |
| 40 | DS-GF40-20 | R1? | Rc1? | Rc? | G? | 353 | 335 | 253 | 60 | 30 | 150 | 92 | 20 | 38 | 110 | 18 | 12 | 4-18 |
| 50 | DS-GF50-25 | R2 | Rc2 | Rc1 | G1 | 358 | 338 | 254 | 56 | 35 | 165 | 95 | 18 | 50 | 125 | 20 | 15 | 4-18 |
| 65 | DS-GF65-32 | R2? | Rc2? | Rc1? | G1? | 422 | 394 | 295 | 72 | 45 | 185 | 120 | 20 | 65 | 145 | 20 | 18 | 4-18 |
| 80 | DS-GF80-50 | R3 | RC3 | R2 | G2 | 501 | 465 | 338 | 94 | 38 | 200 | 130 | 24 | 75 | 160 | 20 | 20 | 8-18 |
| 100 | DS-GF100-65 | R4 | RC4 | R2? | G2? | 665 | 619 | 457 | 109 | 40 | 220 | 160 | 28 | 100 | 180 | 22 | 22 | 8-18 |
| 本公司對D型旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知! | ||||||||||||||||||
